LLENTAB riešenie pre sekundárne konštrukcie

LLENTAB riešenie pre sekundárne konštrukcie

Okrem nosných konštrukcií dodáva LLENTAB niekoľko profilov určených pre jednotlivé typy sekundárnych konštrukcií. Všetky žiarovo zinkované profily tvaru „Z“, „C“ a „H“ sú jednoducho kombinovateľné so všetkými typmi nosných konštrukcií (železobetónovými, oceľovými a drevenými).

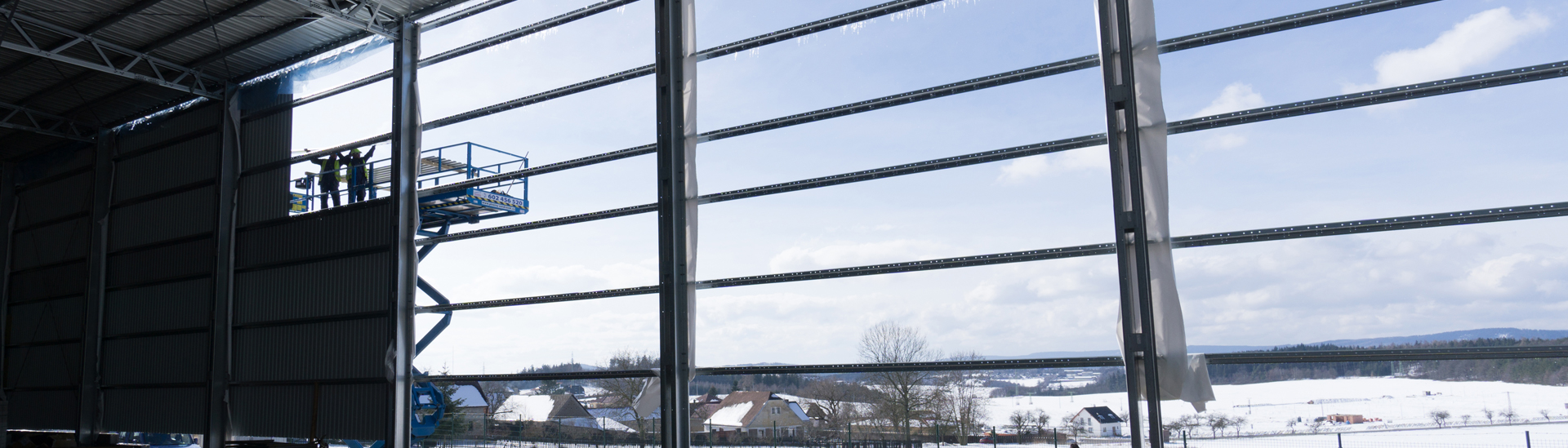

Profily sú určené prevažne na realizáciu strešného opláštenia, výmenu svetlíkov, odvodov dymu a tepla, vzduchotechnických jednotiek a rozvodov. Na stenových plášťoch sa profily využívajú ako ich podporné konštrukcie, rámy okien, vrát a dverí, prípadne ako ochranné konštrukcie v úrovniach podlahy. Vďaka svojmu modulovému usporiadaniu sa profily často používajú na konštrukciu technologických mostov, trás a podporných konštrukcií pre rozvod médií.

Samostatnou kapitolou je využitie profilov pre stropy nosných podláh v administratívnych budovách, skladových a výrobných halách, prípadne na konštrukciu tribún v športových halách. Bežnou súčasťou dodávky sekundárnej konštrukcie LLENTAB je statický výpočet a návrh požiarnej odolnosti podľa Eurokódu. Štandardné prvky sú skladom a bežná dodacia lehota pri špecifických projektoch sú 2 týždne od zadania.

„Z“ PROFIL

Využitie:

Sekundárne profily pre strešné a stenové opláštenia budov a pre technologické lávky.

Rozmery:

Z-profily majú výšku 150 / 200 / 250 mm, hrúbka materiálu je 1,5 / 2 / 3 / 4 mm.

Materiál:

Žiarovo zinkovaná oceľ s pevnosťou na medzi klzu 350 MPa pre hrúbku 3 mm a 420 MPa pre hrúbku 4 mm. Zinkovanie 275 g/m2 pre hrúbku 1,5 / 2 mm, 450 g/m2 pre hrúbku 3 / 4 mm.

Vyhotovenie otvorov:

Otvory s priemerom 12,5 / 13,5 / 16,5 mm môžu byť umiestnené na pásnici aj v stojine.

Spojovací materiál:

Spoje sú navrhnuté v nadväznosti na nosnú konštrukciu, spojovací materiál pevnostnej triedy 8.8.

„C“ PROFIL

Využitie

Sekundárne profily pre strešné a stenové opláštenia budov, na výmenu strešných svetlíkov, plošiny, stenové rámy pre stavebné výplne, stropnice, prievlaky v stropoch a profily pre technologické lávky.

Rozmery:

C-profily majú výšku 100 / 170 / 250 / 300 / 360 / 380 mm, hrúbka materiálu je 2 / 3 / 4 / 5 / 6 mm.

Materiál:

Žiarovo zinkovaná oceľ s pevnosťou na medzi klzu 350 MPa pre hrúbku 3 mm, 420 MPa pre hrúbku 4 mm a 500 MPa pre hrúbku 5 / 6 mm. Zinkovanie 275 g/m2 pre hrúbku 2 mm, 450 g/m2 pre hrúbku 3 / 4 / 5 / 6 mm.

Vyhotovenie otvorov:

Otvory pre inštalácie s priemerom 12,5 a 16,5 mm môžu byť umiestnené na pásnici aj v stojine.

Spojovací materiál:

Spoje sú navrhnuté v nadväznosti na nosnú konštrukciu, spojovací materiál pevnostnej triedy 8.8.

„H“ PROFIL

Využitie:

Sekundárne profily pre strešné a stenové opláštenia budov, profily pre technologické lávky, odvodňovacie profily do nespevnených komunikácií.

Rozmery:

H-profily majú vnútornú výšku 102 mm, vonkajšia výška sa líši podľa hrúbky materiálu 3 / 4 / 5 / 6 mm.

Materiál:

Žiarovo zinkovaná oceľ s pevnosťou na medzi klzu 350 MPa pre hrúbku 3 mm, 420 MPa pre hrúbku 4 mm a 500 MPa pre hrúbku 5 / 6 mm. Zinkovanie 450 g/m2 pre každú hrúbku materiálu.

Vyhotovenie otvorov:

Otvory s priemerom 12,5  a 16,5 mm môžu byť na pásnici aj v hlavnej stojine.

Spojovací materiál:

Spoje sú navrhnuté v nadväznosti na nosnú konštrukciu, spojovací materiál pevnostnej triedy 8.8.

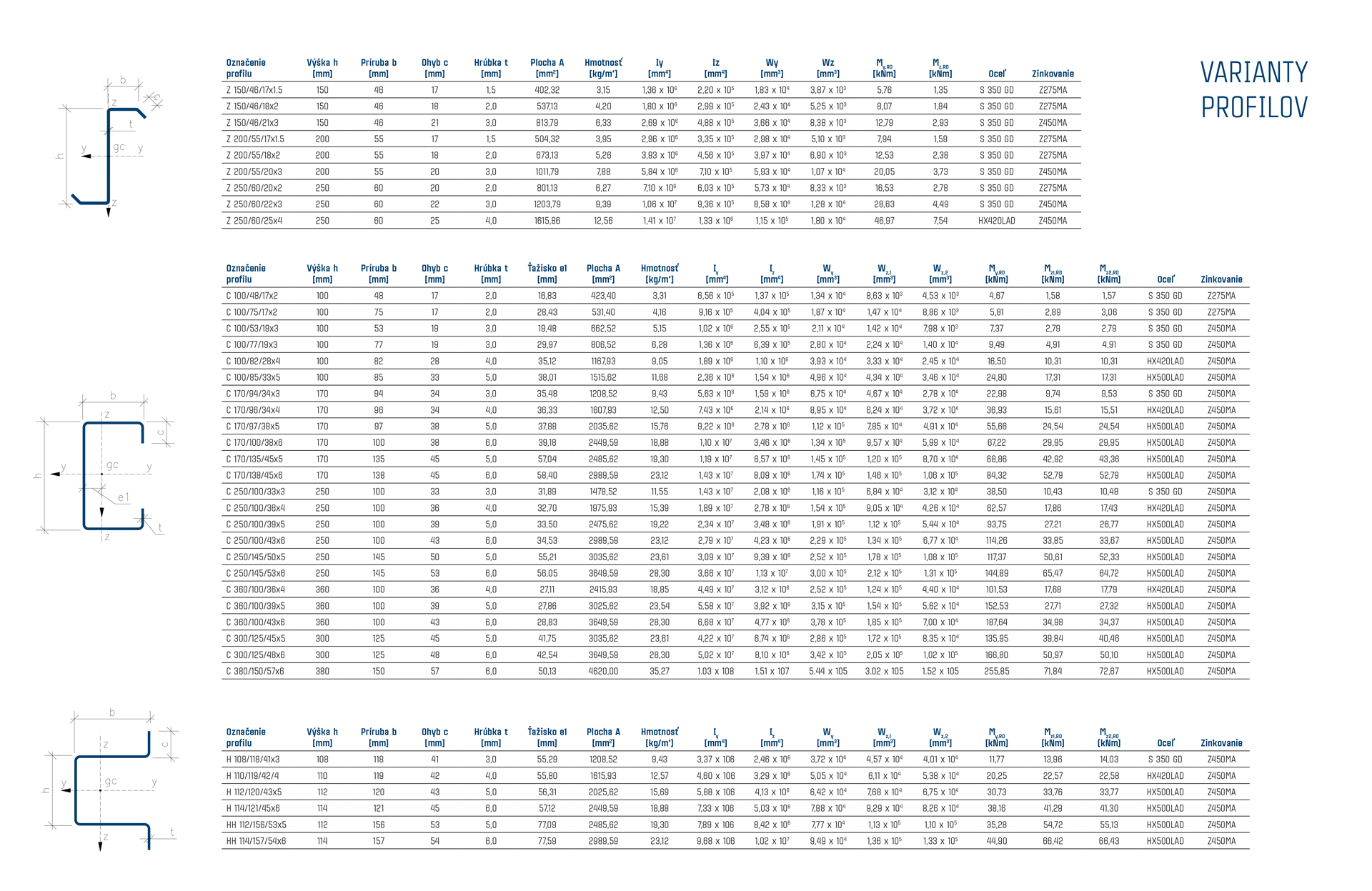

Podrobné informácie o profiloch

Radi Vám navrhneme optimálne riešenie.
Neváhajte nás kontaktovať.

Ing. Dušan Bernaťák

Technický riaditeľ
tel. č. : +421 911 914 250
dusan.bernatak@llentab.sk
